熱伝導パテシートとは

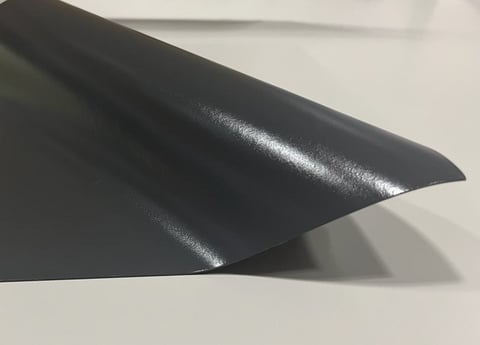

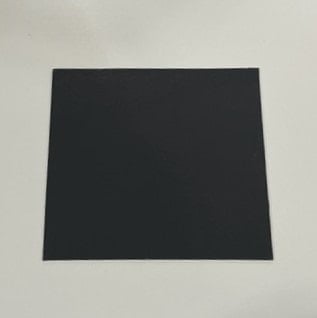

シート形状で貼付け作業性に優れ、液状製品が得意とする凹凸追従性に優れた熱伝導材料です。

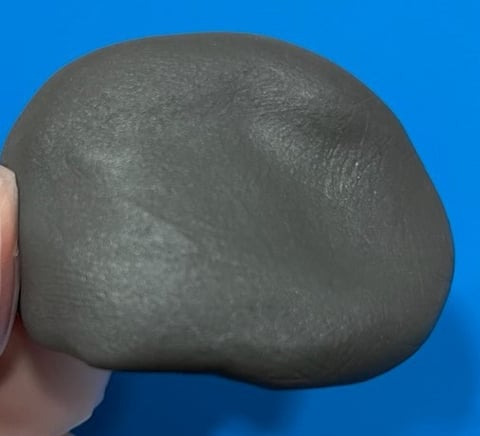

粘土状にこねることで複雑形状への貼り付けも可能です。
他TIM材との性能比較
| |
シート |
パテシート |
ギャップフィラー |
| 作業性 |
◎ |
◎ |
× |
| 凹凸追従 |
△ |
◎ |
◎ |
| 熱抵抗 |
△ |
◎ |
◎ |

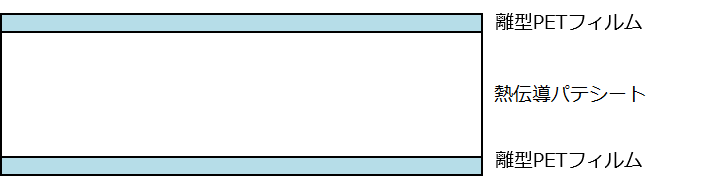

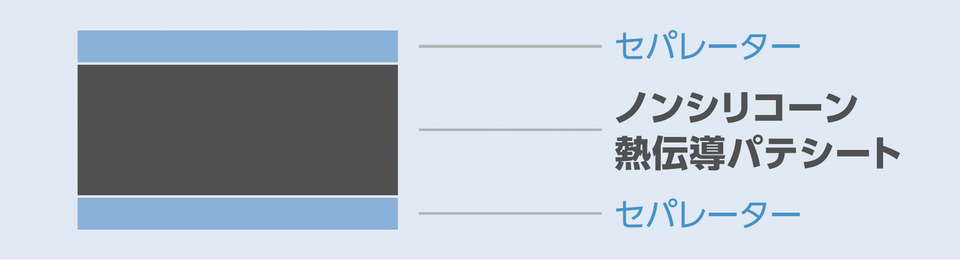

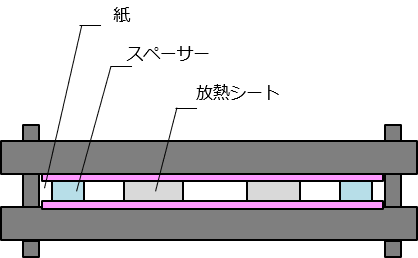

構成
●原反寸法は200mm×400mmになります。

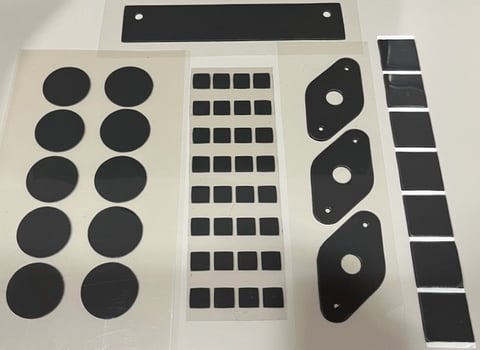

●希望寸法に加工したご提供も可能です。
●厚みは1～6tの間で0.5刻みで選択ください。
●両面の離型フィルムを剥がしてからご使用ください。
物性表
|
項目
|
単位
|
製品名 |
測定方法
|
|
AAP10
|
GAP20
|
GAP40
|
|
色
|
－
|
グレー
|
グレー
|
グレー
|
－
|
|
比重
|
－
|
2.6
|
2.7
|
2.7
|
－
|
|
硬度
|
°
|
15
|
29
|
47
|
Asker C
|
|
熱伝導率
|
W/m・K
|
3.0
|
3.5
|
3.5
|
周期加熱法
|
|
絶縁破壊電圧
|
kV/mm
|
18
|
18
|
18
|
JIS C2110（厚さ1mm時）
|
|
体積抵抗率
|
Ω・cm
|
1×1012
|
1×1012
|
1×1012
|
JIS K6249
|
|
推奨使用温度
|
℃
|
-40～120
|
-40～120
|
-40～120
|
－
|
|
難燃性
|
－
|
V-0 相当
|
V-0 相当
|
V-0 相当
|
UL94
|
※上記データは測定値であり、保証値ではありません。
特長
１．ノンシリコーン材料
シロキサンに起因する電気接点障害やガラス曇り等の心配がありません。
２．硬化処理不要
硬化反応が完了しているため、実装後、直ぐに次工程へ流せる為、工数の短縮が
可能です。

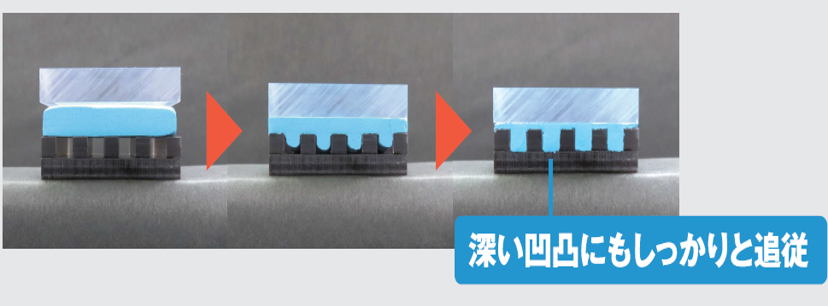

３．凹凸追従性

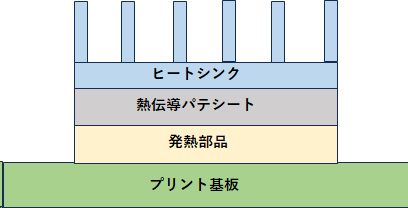

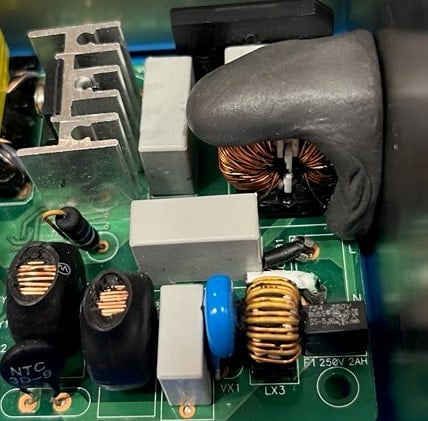

柔軟性に優れ、深い凹凸や複雑な形状にも追従する為、筐体やヒートシンクと
熱源の隙間を埋め、放熱性能を向上させます。

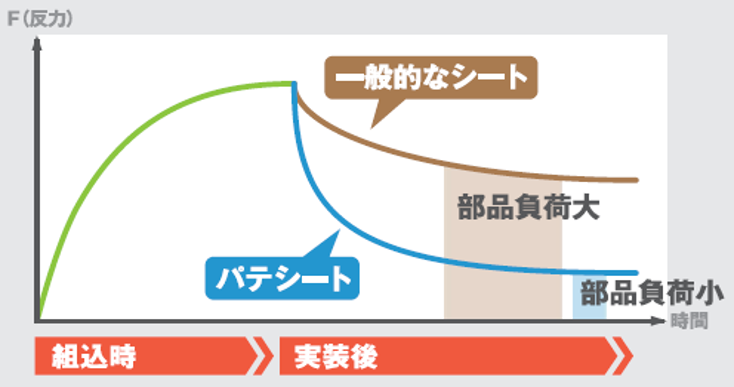

４．反力軽減
実装・組込後の応力緩和が大きく、筐体や基板部品へのストレスを大幅に軽減します。

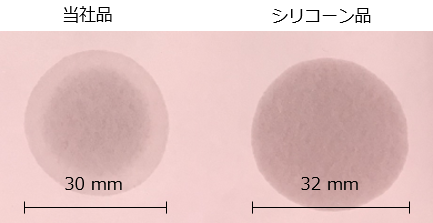

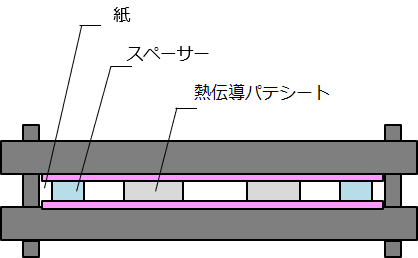

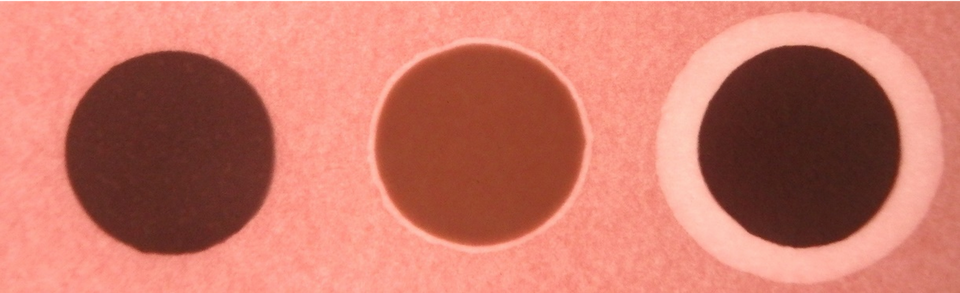

５．低ブリード
オイルブリードを大幅に低減させており、汚染リスクを低減します。
![]()

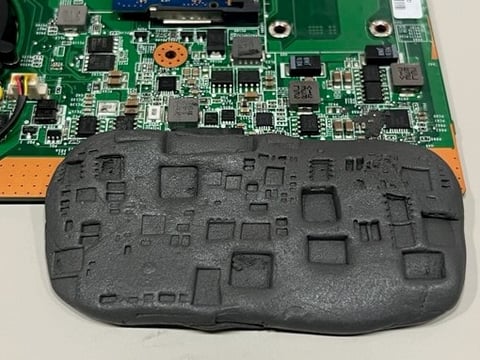

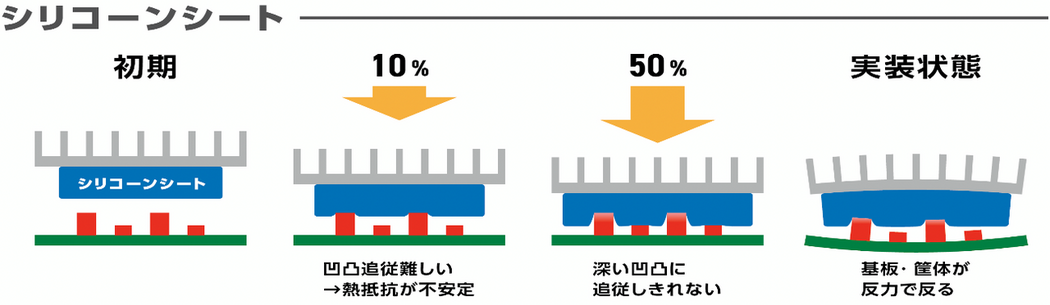

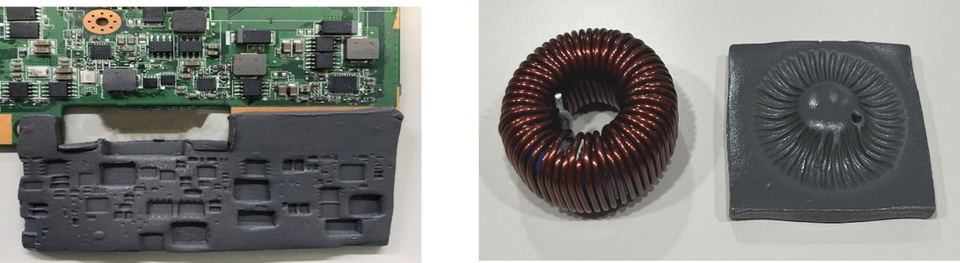

凹凸追従性

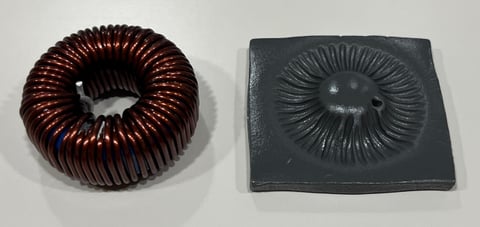

柔軟性を有しているため、小間かな段差から深い凹凸まで追従して隙間を埋めることが可能です。
※実際の製品色は「グレー」になります。
